Carte marine : repères essentiels
Au permis plaisance option côtière, savoir lire une carte marine est indispensable pour se repérer, éviter les dangers, préparer une route et respecter la réglementation française. Une carte marine n’est pas une simple carte touristique : c’est un document de navigation qui indique les profondeurs, les rochers, les chenaux, les balises, les feux, les zones réglementées et les amers utiles à la navigation.
En France, les cartes marines de référence sont publiées par le SHOM (Service hydrographique et océanographique de la Marine). Pour l’examen, il faut savoir reconnaître les informations essentielles et les utiliser dans une situation concrète de navigation côtière.
À quoi sert une carte marine ?
Une carte marine permet notamment de :
- situer sa position ;
- préparer un trajet entre un port et un mouillage ;
- choisir une route sûre en fonction des hauts-fonds et des roches ;
- identifier un chenal d’accès à un port ;
- repérer les aides à la navigation : balises, bouées, phares, feux ;
- éviter les zones interdites ou réglementées ;
- tenir compte de la profondeur d’eau, donc de la marée et du tirant d’eau du bateau.
Les éléments de base à reconnaître
L’échelle
L’échelle indique le niveau de détail de la carte.
- Une grande échelle montre une petite zone avec beaucoup de détails : utile pour entrer dans un port, suivre un chenal, manœuvrer près de la côte.
- Une petite échelle montre une grande zone avec moins de détails : utile pour préparer un trajet plus large.
Au permis côtier, il faut retenir qu’on utilise une carte détaillée pour la navigation près du littoral, là où les dangers sont nombreux.
L’orientation
En règle générale, le nord est en haut de la carte. On utilise la carte avec :
- le compas ;
- les caps ;
- les alignements ;
- les relèvements.
Même si l’examen n’exige pas une navigation hauturière complexe, il faut savoir qu’un cap se lit et se reporte par rapport au nord.
Les sondes et profondeurs
Les chiffres inscrits sur la carte sont les sondes, c’est-à-dire les profondeurs d’eau en un point donné. En France, elles sont généralement exprimées en mètres.
Exemple :
- 2,4 signifie une profondeur de 2,4 m ;
- 0,8 signifie peu d’eau ;
- l’absence de profondeur importante près d’une côte doit attirer l’attention.
Point essentiel : la profondeur indiquée sur la carte n’est pas forcément la profondeur réelle au moment où vous naviguez. Il faut tenir compte :
- de la marée ;
- du niveau d’eau réel ;
- du tirant d’eau de votre bateau ;
- d’une marge de sécurité.
Les lignes bathymétriques
Les lignes qui relient des points de même profondeur sont des courbes bathymétriques. Elles permettent de visualiser le relief sous-marin.
À retenir :
- si elles sont resserrées, le fond varie rapidement ;
- si elles sont espacées, la pente est plus douce ;
- près de la côte, elles permettent d’anticiper un haut-fond ou une cassure.
La nature des fonds
La carte marine peut indiquer la nature du fond :
- S : sable ;
- M : vase ;
- R ou mention roche : roche ;
- parfois gravier, coquilles, etc.
Cette information est très utile pour :
- choisir un mouillage ;
- éviter une zone rocheuse ;
- savoir si l’ancre tiendra bien.
Par exemple, pour mouiller un bateau de plaisance, un fond de sable ou de vase est souvent plus favorable qu’un fond rocheux.
Le trait de côte et l’estran
Le trait de côte représente la limite du rivage. Certaines zones découvrent à marée basse : c’est l’estran. Une zone qui semble praticable à marée haute peut devenir dangereuse ou impraticable à marée descendante.
Pour un candidat au permis côtier, cela veut dire concrètement :
- ne pas s’approcher d’une plage ou d’une côte rocheuse sans vérifier les profondeurs ;
- se méfier des zones qui découvrent ;
- anticiper si l’on veut entrer dans un petit port ou s’approcher d’un mouillage.
Les dangers figurant sur la carte
Une carte marine sert d’abord à éviter les dangers.
On peut y trouver :
- des rochers émergents ;
- des rochers couverts ;
- des hauts-fonds ;
- des épaves ;
- des zones interdites à la navigation ;
- des câbles ou conduites sous-marines ;
- des zones de baignade, de plongée ou de mouillages organisés.
Il faut adopter un réflexe simple : plus on navigue près de la côte, plus il faut lire la carte avec précision.
Roches et hauts-fonds
Un haut-fond est une zone où l’eau est peu profonde. Il peut être dangereux même si rien n’est visible à la surface.
Exemple concret :
Vous quittez un port breton par marée montante. La carte indique une sonde de 1,2 m sur le côté du chenal. Votre bateau a un tirant d’eau de 0,8 m. En théorie, cela semble passer, mais en pratique c’est insuffisant si la mer est agitée ou si la hauteur d’eau baisse. Il faut conserver une marge de sécurité et rester dans le chenal balisé.
Épaves
Une épave peut être signalée sur la carte. Certaines sont dangereuses pour la coque, l’hélice ou la navigation de surface.
En conduite, cela implique :
- de réduire l’allure si l’on passe à proximité ;
- de ne jamais couper « au plus court » sans lecture préalable de la carte ;
- de respecter le balisage mis en place autour d’un danger.
Les aides à la navigation visibles sur la carte
La carte représente les principaux éléments de signalisation maritime.
Les balises et bouées
On retrouve sur la carte les marques du système de balisage maritime. Pour le permis côtier, il faut savoir relier la carte à ce que l’on voit réellement en mer.
Exemples utiles :
- marques latérales pour suivre un chenal ;
- marques cardinales pour contourner un danger ;
- marques de danger isolé ;
- marques d’eaux saines ;
- marques spéciales.
Concrètement, si la carte montre un chenal d’accès balisé, le pilote doit suivre les marques latérales dans le bon sens d’entrée ou de sortie, sans couper les virages.
Les phares et feux
La carte indique aussi les phares et feux avec leurs caractéristiques :
- couleur ;
- rythme ;
- portée ;
- hauteur.
Même pour une navigation de jour, ces indications aident à identifier un point remarquable. De nuit, elles permettent de vérifier sa position.
Les amers
Les amers sont des repères fixes et visibles depuis la mer :
- clocher ;
- tour ;
- château d’eau ;
- sémaphore ;
- pointe remarquable ;
- bâtiment isolé.
Ils servent à :
- confirmer sa position ;
- prendre un alignement ;
- reconnaître une baie, une entrée de port, une pointe.
Exemple concret : si la carte mentionne un clocher et un phare alignés pour l’entrée d’un chenal, le plaisancier peut se servir de cet alignement pour rester dans l’eau saine.
Les zones réglementées à connaître
La carte marine peut indiquer des zones où la navigation est limitée ou interdite. En France, il faut être particulièrement vigilant aux :
- zones de baignade ;
- zones portuaires ;
- réserves naturelles ;
- zones militaires ;
- zones de pêche ou de cultures marines ;
- chenaux réservés ;
- zones interdites au mouillage.
La réglementation locale peut être renforcée par des arrêtés préfectoraux maritimes, des règlements de port ou une signalisation sur place. La carte donne une base, mais le conducteur doit aussi consulter les informations à jour.
Le compas et la rose des vents
Sur la carte figure généralement une rose graduée permettant de mesurer les directions. Elle sert à :
- lire un cap ;
- reporter un relèvement ;
- tracer une route.
Pour le permis côtier, il est surtout important de comprendre que la direction se mesure par rapport au nord, en degrés, et que la carte est un outil de décision, pas seulement d’observation.
Navigation côtière : méthode simple et cas pratiques

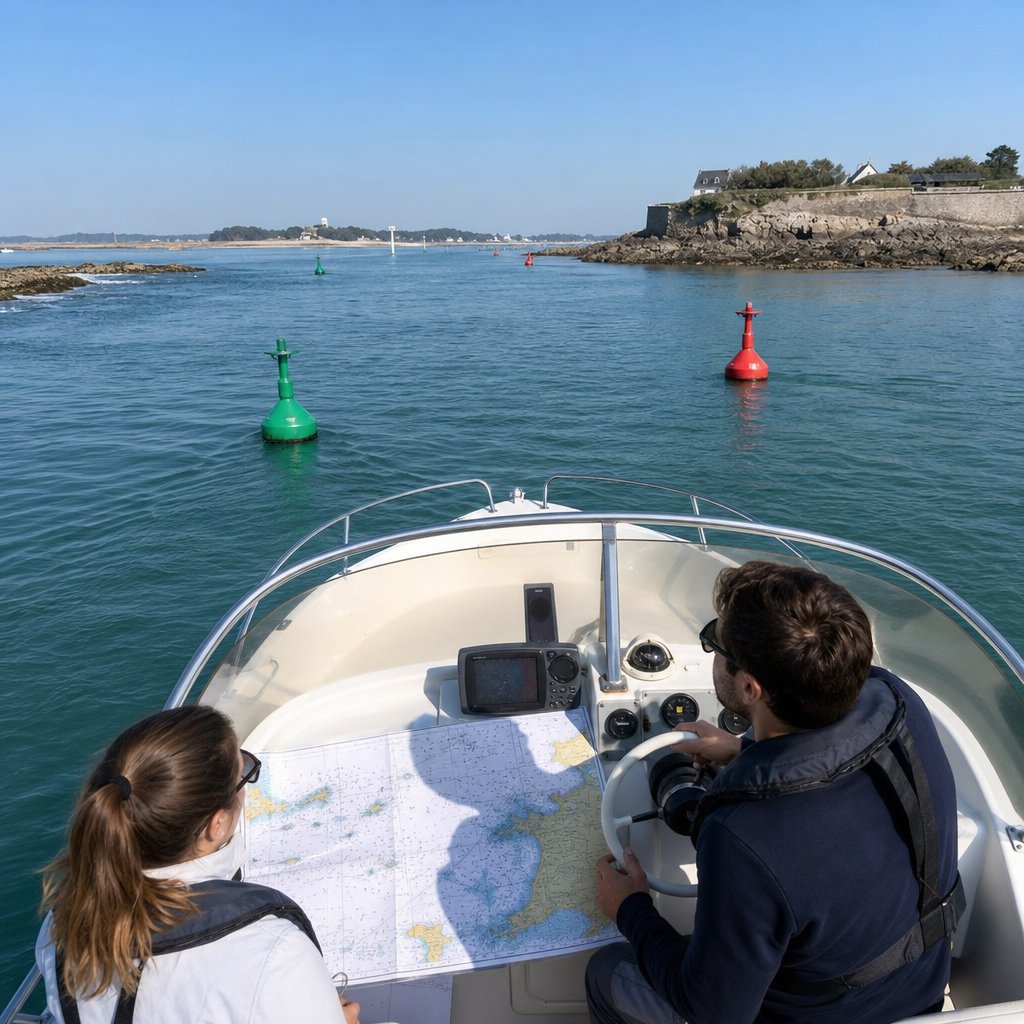

Lire une carte marine au permis côtier, c’est surtout savoir l’utiliser avant et pendant la navigation.
Méthode simple avant de partir
Avant toute sortie, il faut examiner la carte en suivant un ordre logique.
1. Repérer le point de départ et l’arrivée
Identifiez :
- le port de départ ;
- la sortie du port ;
- le cap général à suivre ;
- le mouillage, la plage autorisée ou le port d’arrivée.
2. Chercher les dangers sur le trajet
Regardez systématiquement :
- les hauts-fonds ;
- les rochers ;
- les épaves ;
- les pointes avancées ;
- les zones peu profondes ;
- les secteurs interdits.
Le bon réflexe n’est pas de choisir la ligne la plus courte, mais la route la plus sûre.
3. Vérifier les profondeurs utiles
Il faut comparer :
- les sondes indiquées ;
- la marée prévue ;
- le tirant d’eau du bateau ;
- la marge de sécurité souhaitable.
Exemple :
Si votre bateau tire 0,6 m d’eau, une zone indiquée à 0,9 m est déjà à considérer avec prudence. En présence de houle, d’un équipage chargé ou d’une marée défavorable, le risque augmente.

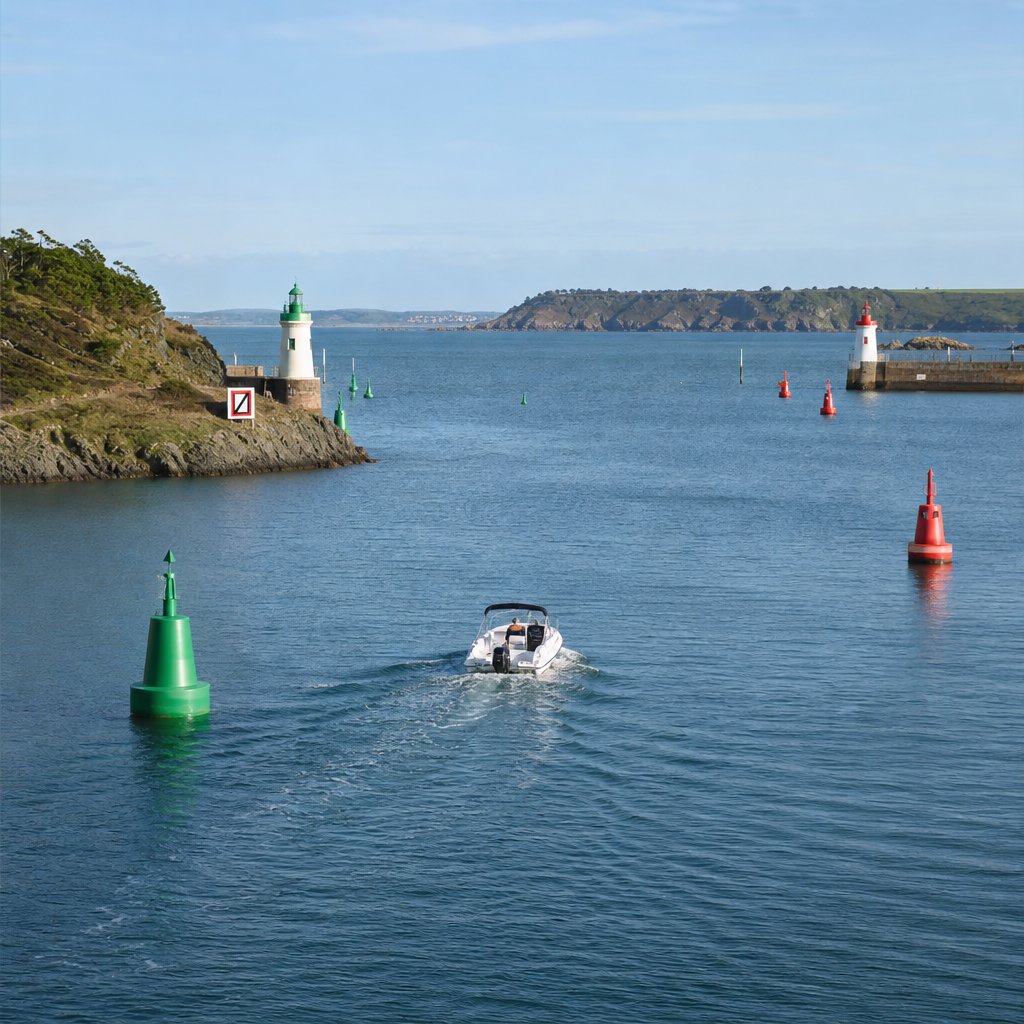

4. Suivre le balisage
Si un chenal est porté sur la carte, il faut le considérer comme la voie normale et sûre, notamment :
- à l’entrée d’un port ;
- près d’un banc de sable ;
- dans un estuaire ;
- dans une zone de roches.
5. Identifier des repères visibles
Choisissez à l’avance des éléments faciles à reconnaître :
- un phare ;
- un clocher ;
- une jetée ;
- une tourelle ;
- une pointe ;
- une cardinale bien placée.
Cela évite l’erreur fréquente du débutant qui regarde la carte sans réussir à relier le document à ce qu’il voit réellement sur l’eau.
Ce qu’il faut faire pendant la navigation
Pendant la conduite du bateau, la carte sert à confirmer et anticiper.
Le pilote doit :
- vérifier régulièrement sa position ;
- comparer la côte réelle avec le dessin de la carte ;
- contrôler le balisage rencontré ;
- éviter de se rapprocher d’une zone non étudiée ;
- réduire l’allure dans les secteurs étroits ou douteux.
Cas pratique 1 : sortie de port
Vous sortez d’un port de plaisance méditerranéen.
Sur la carte, vous observez :
- deux jetées ;
- un chenal balisé ;
- une zone de baignade sur tribord après la sortie ;
- des petits fonds à bâbord.
Bonne conduite :
- sortir dans l’axe du chenal ;
- respecter la vitesse imposée par le port ;
- ne pas couper vers la zone de baignade ;
- attendre d’être en eau libre avant de modifier franchement son cap.
Erreur typique du débutant : vouloir gagner du temps en virant trop tôt après la digue, sans avoir vérifié les profondeurs ni la zone réglementée.

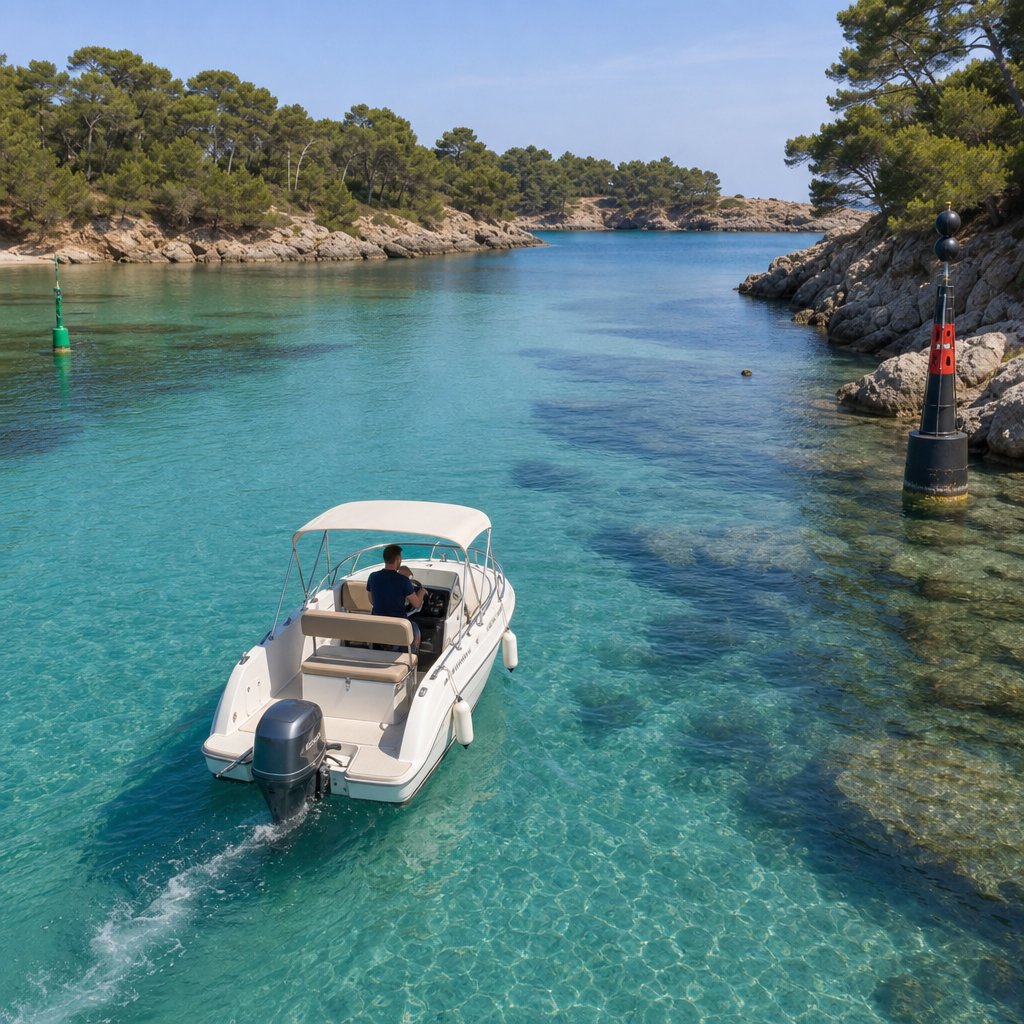

Cas pratique 2 : approche d’une crique pour mouillage
Vous cherchez une crique abritée pour déjeuner au mouillage.
La carte indique :
- des fonds de sable au centre ;
- des rochers sur les côtés ;
- une profondeur de 4 à 6 m dans la zone centrale ;
- des petits fonds près de la plage.
Bonne conduite :
- entrer lentement ;
- vérifier la profondeur ;
- mouiller sur le sable, en restant à distance des baigneurs et des rochers ;
- éviter d’aller trop près du rivage même si l’eau paraît claire.
La carte vous aide ici à choisir une zone adaptée et à éviter un mouillage dangereux sur la roche.
Cas pratique 3 : entrée dans un port inconnu
Vous arrivez dans un port que vous ne connaissez pas.
La carte montre :
- un chenal d’accès ;
- des marques latérales ;
- une cardinale près d’un danger ;
- une zone d’enrochements proche de la digue.
Bonne conduite :
- préparer l’entrée avant d’y être ;
- repérer visuellement les marques ;
- suivre le chenal sans improviser ;
- conserver une vitesse de sécurité ;
- ne pas se fier uniquement au GPS ou à l’habitude.
Au permis côtier, on attend de vous cette logique : observer la carte, comprendre les dangers, puis adapter votre conduite.
Erreurs fréquentes à éviter
Confondre carte marine et carte routière
Une carte marine n’indique pas seulement des lieux : elle indique surtout ce qui est navigable ou dangereux.
Oublier la marée
Une profondeur lue sans tenir compte de la marée peut conduire à l’échouement.
Naviguer trop près de la côte
La côte est souvent la zone où se concentrent :
- rochers ;
- hauts-fonds ;
- baigneurs ;
- mouillages ;
- restrictions de vitesse ou d’accès.
Couper hors chenal
Un chenal existe pour une raison : c’est souvent la route sûre. Le quitter sans nécessité ni analyse est une faute de conduite.
Se fier uniquement à l’électronique
Le GPS est utile, mais la formation au permis côtier insiste sur la lecture de la carte car elle permet de comprendre l’environnement. Un écran peut donner une position ; la carte donne une vision de sécurité globale.
Ce qu’il faut retenir pour l’examen
Pour réussir les questions sur la carte marine, vous devez savoir :
- identifier une carte marine et son utilité ;
- reconnaître les profondeurs et comprendre qu’elles conditionnent la sécurité ;
- repérer les dangers : roches, hauts-fonds, épaves ;
- comprendre le rôle du balisage reporté sur la carte ;
- lire les zones réglementées ;
- utiliser la carte pour préparer une route simple ;
- adopter la bonne décision de conduite : ralentir, rester dans le chenal, garder ses distances, anticiper.
Réflexe de sécurité à adopter
Face à une zone inconnue, posez-vous toujours ces questions :
- Où suis-je ?
- Où sont les dangers ?
- Quelle est la profondeur utile ?
- Quel balisage dois-je suivre ?
- Ai-je le droit d’aller dans cette zone ?
- Dois-je réduire ma vitesse ?
Si vous gardez cette méthode, la carte marine devient un outil simple, logique et très concret pour naviguer en sécurité au permis côtier.
