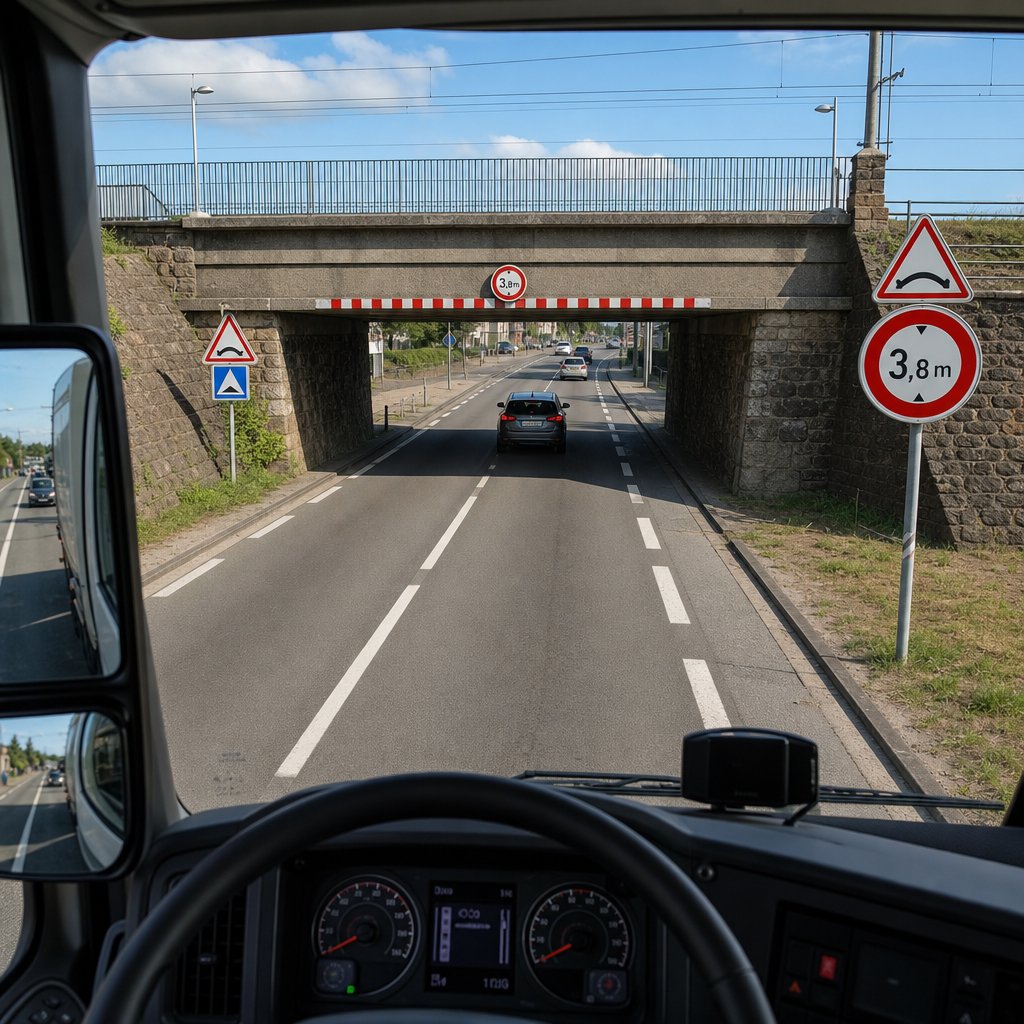

Gabarit, hauteur et ponts : lire la signalisation PL

Signalisation hauteur poids lourd

Quand on conduit un poids lourd, la lecture de la signalisation liée au gabarit est vitale. Une erreur de hauteur ou de largeur peut provoquer un arrachement du toit, du hayon, d’une caisse frigorifique, d’un équipement sur le pavillon, ou un blocage sous un ouvrage. En permis C, il faut donc savoir connaître le gabarit de son véhicule, repérer les panneaux, anticiper l’itinéraire et renoncer à passer dès qu’un doute existe.

Le gabarit : ce que le conducteur doit connaître

Le gabarit d’un véhicule correspond à ses dimensions principales :

• hauteur,
• largeur,
• longueur,
• parfois le porte-à-faux ou l’encombrement d’un chargement.

Pour un conducteur PL, la donnée la plus critique près des ponts, tunnels, porches, parkings, portiques et passages sous ouvrages est la hauteur totale du véhicule chargé.

Il faut toujours connaître :

• la hauteur réelle du camion,
• la hauteur après chargement,
• la présence éventuelle d’équipements qui dépassent :

- groupe frigorifique,

- climatisation de toit,

- gyrophare,

- bâche,

- benne levée par erreur,

- engin transporté,

- bras de grue,

- chargement mal arrimé.

En pratique, sur certains véhicules, une indication de hauteur est affichée dans la cabine. Mais le conducteur ne doit pas s’y fier aveuglément si le véhicule a été modifié, chargé différemment ou équipé d’accessoires.

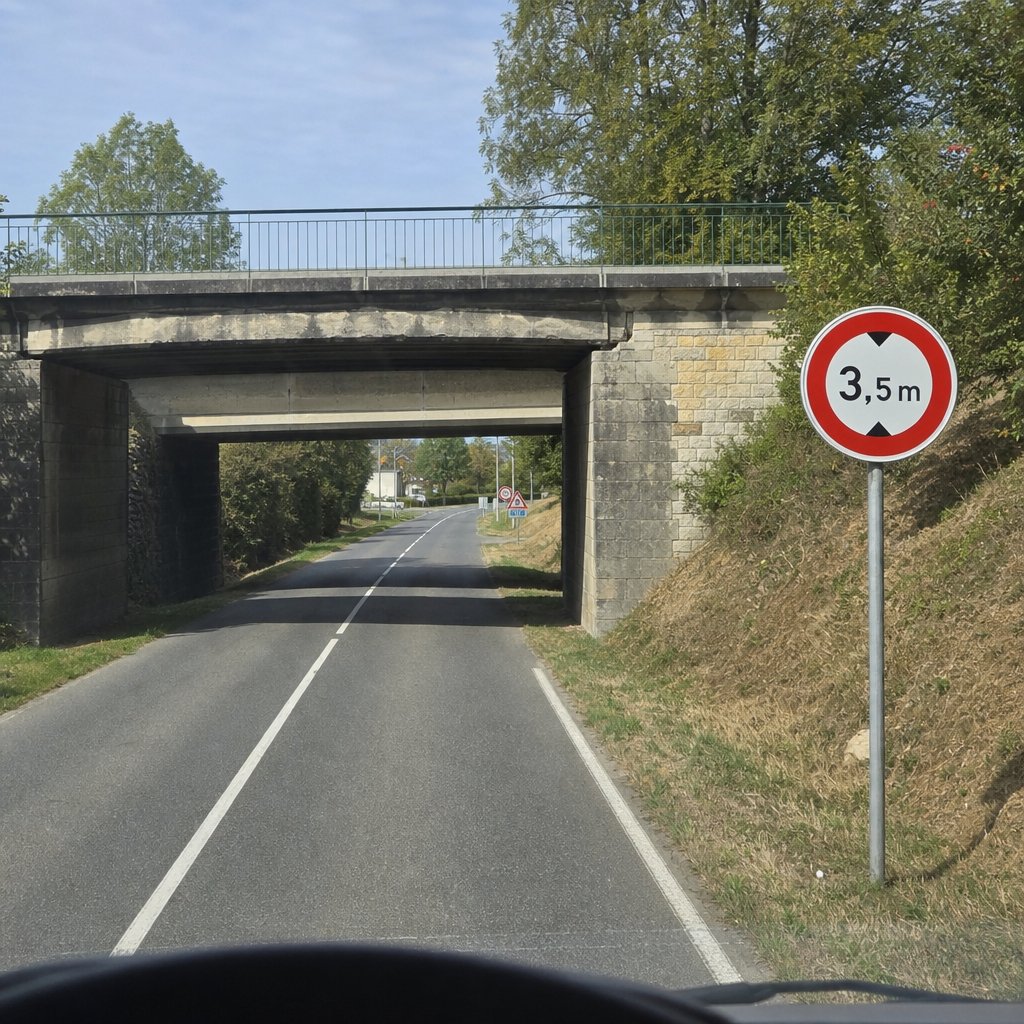

Le panneau d’interdiction de hauteur

Le panneau principal à connaître est le B12 : interdiction aux véhicules dont la hauteur, chargement compris, dépasse la valeur indiquée.

C’est un panneau rond à bord rouge, avec une indication de hauteur en mètres.

Exemple :

• panneau 3,5 m : interdit à tout véhicule de plus de 3,50 m de haut,
• panneau 4,1 m : interdit à tout véhicule de plus de 4,10 m.

Si votre ensemble mesure 3,60 m, vous ne passez pas sous un panneau 3,5 m. Même avec quelques centimètres d’écart, l’interdiction est absolue.

Ce que signifie la valeur indiquée

La valeur inscrite sur le panneau correspond à une limitation réglementaire de hauteur. Pour le conducteur, cela veut dire :

• si la hauteur du véhicule est supérieure à la valeur indiquée : passage interdit ;
• si elle est égale ou inférieure, le passage n’est pas automatiquement sans risque si la situation est inhabituelle.

Pourquoi rester prudent même si la hauteur semble compatible ?

Parce qu’il peut exister :

• une chaussée déformée,
• une bosse ou un affaissement,
• un véhicule qui tangue,
• une suspension qui varie,
• un chargement qui bouge,
• une approche en pente qui modifie l’angle du véhicule,
• un obstacle suspendu avant l’ouvrage.

La bonne méthode est simple : si vous êtes juste en marge, vous n’y allez pas.

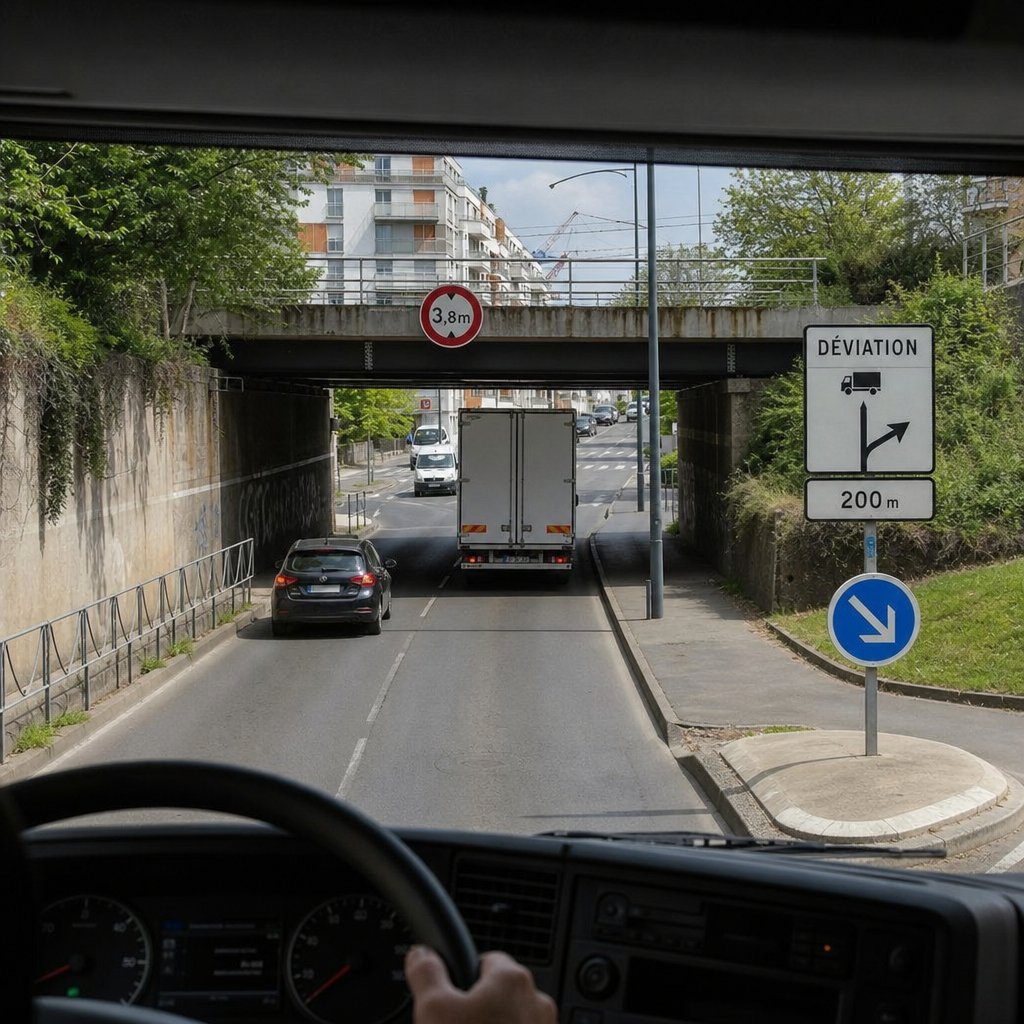

Différence entre limitation réelle et pré-signalisation

Avant un pont ou un passage bas, vous pouvez rencontrer plusieurs informations successives :

• un panneau d’interdiction de hauteur,
• un panonceau de distance indiquant à quelle distance se trouve l’ouvrage,
• une pré-signalisation permettant de se dévier à temps,
• parfois des portiques de gabarit ou dispositifs de protection.

Le but est de permettre au conducteur PL de quitter l’itinéraire avant de se retrouver coincé.

Si vous voyez la limitation trop tard, il est souvent dangereux ou interdit de reculer. C’est pourquoi l’anticipation est essentielle.

Ponts, tunnels, porches : les situations typiques

Les ouvrages à risque pour les poids lourds sont notamment :

• les ponts ferroviaires bas,
• les ponts routiers anciens,
• les passages inférieurs en agglomération,
• les tunnels,
• les entrées de dépôt ou d’entrepôt,
• les porches d’immeubles ou de cours,
• les parkings couverts,
• les stations de lavage ou portiques techniques.

Pour le permis C, il faut retenir qu’un accident de hauteur ne concerne pas seulement les grands axes. Beaucoup d’accrochages surviennent sur :

• des déviations improvisées,
• des livraisons en centre-ville,
• des accès clients,
• des zones industrielles,
• des petites routes départementales.

Largeur et gabarit latéral

Même si cette leçon vise surtout la hauteur et les ponts, le conducteur doit aussi lire les panneaux liés à la largeur. Le panneau B11 interdit l’accès aux véhicules dont la largeur, chargement compris, dépasse la valeur indiquée.

Cela concerne notamment :

• rues étroites,
• chantiers,
• ouvrages rétrécis,
• passages avec murets, bordures ou mobilier urbain.

Pour un PL, la largeur doit être appréciée avec :

• les rétroviseurs,
• le déport en virage,
• la position du chargement,
• l’éventuelle présence de piétons, cyclistes ou véhicules en face.

Signalisation de danger liée aux ouvrages

Certains panneaux n’interdisent pas directement, mais alertent. Ils annoncent une situation nécessitant vigilance, ralentissement et parfois changement d’itinéraire. Par exemple, à l’approche d’un passage délicat, vous pouvez rencontrer :

• une signalisation annonçant un rétrécissement,
• une signalisation de profil particulier de la chaussée,
• une limitation locale de vitesse,
• des balises ou marquages guidant l’axe de passage.

Le conducteur PL doit alors se poser immédiatement les bonnes questions :

• quelle est la hauteur exacte de mon véhicule ?
• quelle est la largeur disponible ?
• l’accès est-il compatible avec mon itinéraire et mon gabarit ?
• ai-je encore une possibilité de déviation ?

Portiques, chaînes et barres de gabarit

Avant certains ouvrages bas, on trouve des barres de gabarit, chaînes suspendues ou portiques avertisseurs. Leur rôle est d’alerter le conducteur avant l’impact avec le pont réel.

Si votre véhicule touche la chaîne ou le portique :

• vous vous arrêtez,
• vous n’insistez pas,
• vous ne tentez pas le passage,
• vous cherchez une déviation sûre.

Forcer le passage expose à :

• la destruction du véhicule,
• la chute de matériaux,
• un accident avec les autres usagers,
• des dégâts sur l’ouvrage,
• des poursuites et immobilisation.

Ponts bas et conduite PL

Méthode de lecture en conduite réelle

Face à un pont, un tunnel ou un passage annoncé bas, la méthode de conduite PL est la suivante :

1. Identifier le panneau et la valeur annoncée.
2. Comparer immédiatement avec la hauteur réelle du véhicule.
3. Chercher une échappatoire ou une déviation avant le point de non-retour.
4. Ralentir fortement si la zone est étroite ou urbaine.
5. Ne jamais s’engager au doute.

La règle d’or : en cas d’incertitude, on ne passe pas.

Exemples concrets

Exemple 1 : livraison en centre-ville

Vous conduisez un porteur frigorifique de 3,80 m. En entrant dans une rue de centre-ville, vous voyez un panneau 3,7 m avant un passage sous immeuble.

Décision correcte :

• vous n’entrez pas,
• vous cherchez un autre accès,
• vous contactez si besoin l’entreprise ou le client.

Erreur grave :

• penser que « ça doit passer » parce que la différence est faible.

Exemple 2 : déviation après accident

Sur une route nationale, une déviation vous envoie vers une départementale. Vous apercevez un pont ferroviaire avec pré-signalisation 4,0 m. Votre ensemble chargé est à 4,05 m.

Décision correcte :

• vous suivez un autre itinéraire,
• vous ne tentez pas de vérifier visuellement à l’œil.

Un écart de 5 cm suffit pour causer un choc important.

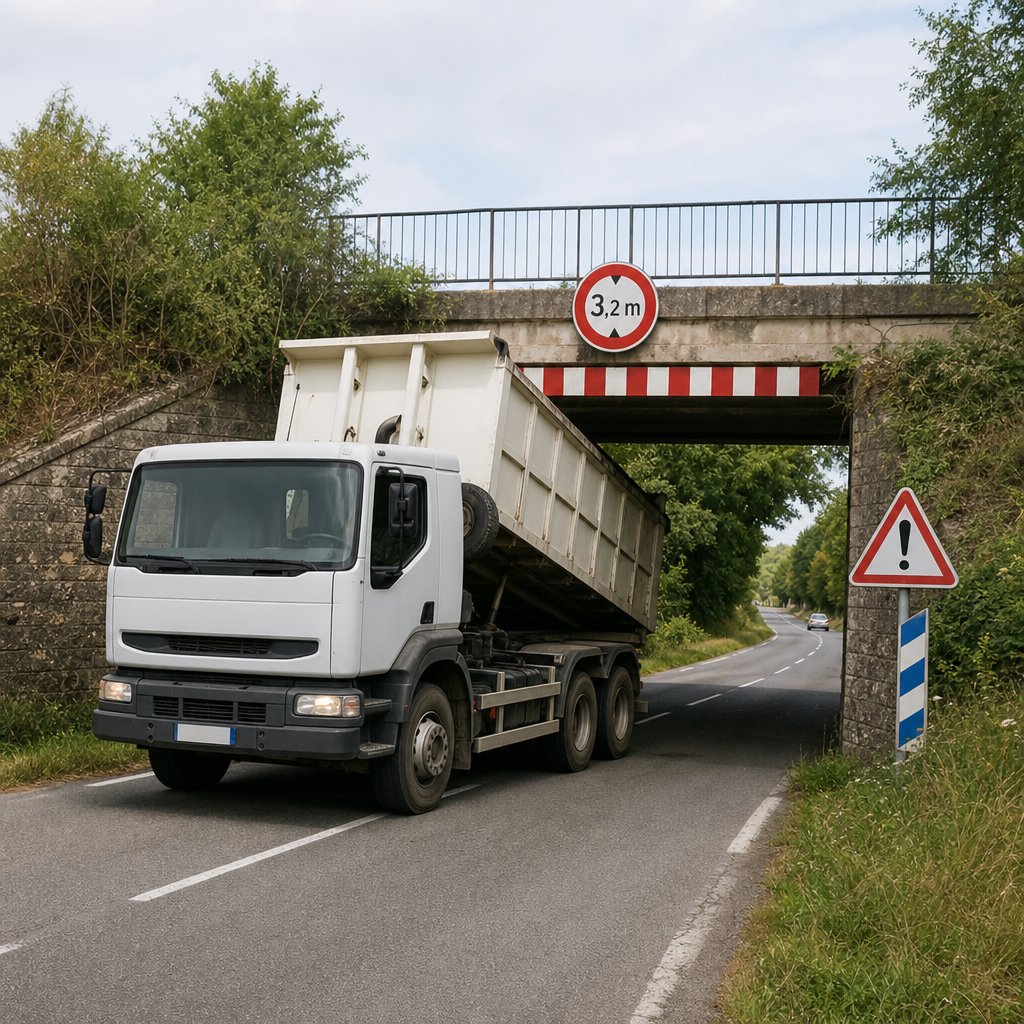

Exemple 3 : benne mal redescendue

Un camion-benne quitte un chantier avec la benne insuffisamment abaissée. Même si la hauteur habituelle du véhicule est compatible, la hauteur réelle du moment ne l’est plus.

Risque :

• heurter un pont,
• arracher des câbles,
• provoquer un accident majeur.

C’est pourquoi les contrôles avant départ sont indispensables.

Cas particulier des ponts et de la masse

Certains ponts ne posent pas un problème de hauteur mais de poids total autorisé. Il faut alors distinguer :

• la signalisation de hauteur,
• la signalisation de tonnage,
• la signalisation de largeur,
• parfois les restrictions pour certaines catégories de véhicules.

Un conducteur PL doit lire l’ensemble de la signalisation, pas seulement le panneau le plus visible.

Comment connaître la hauteur de son véhicule

Avant de partir, vous devez pouvoir répondre clairement à la question : combien mesure mon véhicule en hauteur, chargement compris ?

Pour cela :

• se référer aux documents de l’entreprise ou du véhicule,
• vérifier l’éventuelle plaque ou indication cabine,
• tenir compte du chargement réel,
• contrôler les équipements montés,
• rester vigilant après toute modification ou intervention.

Si vous transportez un engin ou un chargement inhabituel, la hauteur standard du camion ne suffit plus.

Comportement si vous vous êtes engagé trop loin

Si vous découvrez trop tard que le passage est trop bas :

• ne forcez jamais,
• arrêtez-vous dès que possible en sécurité,
• activez les feux de détresse si nécessaire,
• protégez la zone si la situation l’exige,
• demandez de l’aide si la manœuvre est difficile,
• repartez uniquement par une solution sûre et autorisée.

Il ne faut pas improviser une marche arrière dangereuse dans une rue fréquentée ou à l’approche d’un carrefour sans sécurisation.

Responsabilité du conducteur PL

En France, le conducteur est responsable de la conduite d’un véhicule adapté à la route empruntée. Il doit donc :

• respecter la signalisation,
• adapter son itinéraire,
• vérifier son gabarit,
• anticiper les contraintes d’accès,
• refuser un passage douteux.

Dire après coup « je ne savais pas » ou « je pensais que ça passait » n’est pas une justification recevable en sécurité routière.

Réflexes à retenir pour l’examen et pour la route

Les bons réflexes permis C sont :

• connaître la hauteur exacte de son véhicule,
• lire tôt les panneaux de gabarit,
• surveiller les accès en ville et sur routes secondaires,
• ne jamais se fier à une simple impression visuelle,
• anticiper une déviation avant d’être piégé,
• ne jamais franchir une limitation de hauteur interdite,
• en cas de doute : stop et demi-tour par un itinéraire autorisé, jamais passage forcé.

Formule simple à mémoriser

Pour le code comme pour la conduite réelle :

• panneau de hauteur inférieur à mon véhicule = interdit ;
• marge trop faible = prudence maximale ;
• doute = je ne passe pas.
